FRP grotelių deformacija: ką inžinieriai turėtų patikrinti, jei neviršija apkrovos

Kas yra FRP grotelių deformacija?

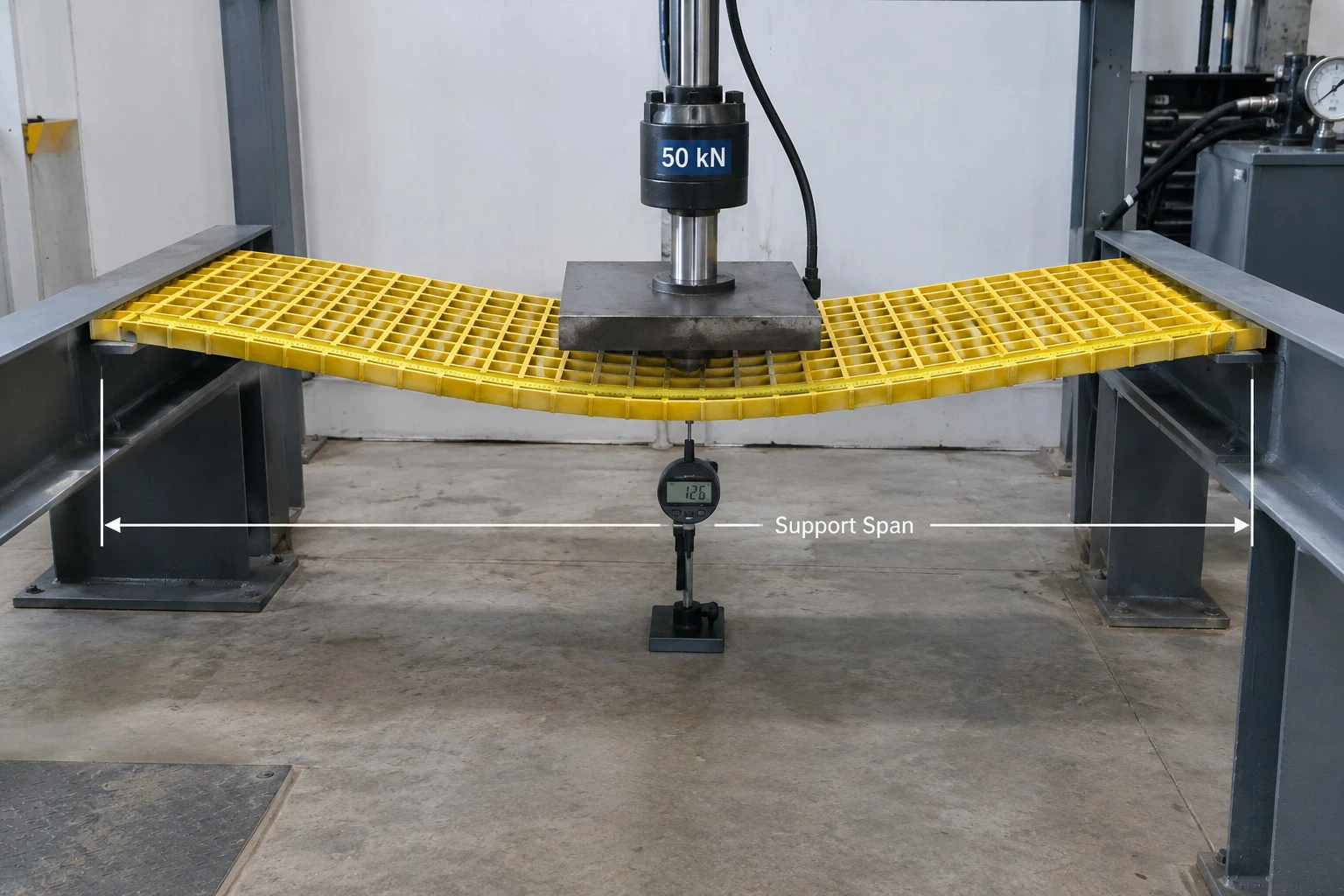

FRP grotelių įlinkis – tai dydis, kurį stiklo pluošto grotelių plokštė pasilenkia arba pasislenka žemyn, kai ją veikia apkrova. Inžinieriams ir projektų projektuotojams įlinkis yra svarbus aspektas, nes grotelių skydas gali turėti pakankamai atsparumo apkrovai{1}}, tačiau vis tiek yra per lankstus pagal paskirtį.

Renkantis FRP groteles pramoniniams takams, platformoms, laiptams, tranšėjų dangoms ar įrangos prieigos zonoms, inžinieriai turėtų įvertinti abukonstrukcijos stiprumas ir tinkamumas naudoti. Keliamoji galia rodo, ar skydas gali atlaikyti nurodytą apkrovą, o deformacija rodo, kiek skydas juda veikiant šiai apkrovai.

FRP grotelių deformacija turi būti įvertinta pagal tarpatramį, apkrovos sąlygas ir nurodytą gaminio konstrukciją.

Kodėl FRP grotelių konstrukcijoje įlinkis yra svarbi?

Nukrypimas pirmiausia yra aaptarnavimas. Per didelis judėjimas gali ne iš karto reikšti, kad grotelės suges, tačiau tai gali sukurti nestabilų ar nepatogų vaikščiojimo paviršių ir reikšti, kad pasirinkta grotelių specifikacija netinka tikram tarpatramiui.

Pramoniniams tikslams per didelė deformacija gali turėti įtakos:

• Vaikščiojimo patogumas ir vartotojo pasitikėjimas
• Suvokiamas pakeltų platformų stabilumas
• Prieigos prie įrangos zonos
• Jungtys tarp grotelių plokščių ir konstrukcinių atramų
• Ilgalaikis{0}}grindų sistemos tinkamumas naudoti
• Veikimas esant koncentruotoms apkrovoms

FRP grotelių apkrova ir deformacija

Apkrova ir deformacija apibūdina du skirtingus konstrukcijos veikimo aspektus. Apkrova yra susijusi su grotelių gebėjimu atsispirti gedimui, o deformacija apibūdina, kiek plokštė deformuojasi veikiant apkrovai.

Kaip atramos tarpatramis veikia FRP grotelių deformaciją?

Atramos tarpatramis yra vienas iš svarbiausių kintamųjų, turinčių įtakos grotelių įlinkiui. Didėjant atstumui tarp konstrukcinių elementų, grotelės paprastai tampa lankstesnės tomis pačiomis apkrovos sąlygomis.

Štai kodėl prieš pasirenkant arba gaminant FRP grotelių plokštes reikia patvirtinti atramos išdėstymą. Grotelių specifikacijos, kurios tinkamai veikia viename tarpatramyje, gali nesuteikti tokio pat tinkamumo naudoti esant žymiai ilgesniam tarpatramiui.

Daugiau informacijos apie konstrukcinių atramų ir grotelių tarpatramio ryšį žrFRP grotelių atramos atstumas: kaip nustatyti atstumą tarp sijų, kad būtų galima saugiai montuoti.

Kokie veiksniai turi įtakos FRP grotelių deformacijai?

1. Atramos tarpas

Atstumas tarp atramų lemia efektyvų grotelių tarpatramį. Dėl ilgesnių tarpatramių paprastai atsiranda didesnis judėjimas veikiant apkrovai, todėl atstumas tarp atramų ir deformacija visada turi būti vertinami kartu.

2. Grotelių gylis ir guolio strypo geometrija

Grotelių storis yra svarbus, tačiau jis neturėtų būti traktuojamas kaip vienintelis standumo rodiklis. Guolių strypo aukštis, plotis, atstumas ir bendra konstrukcijos geometrija gali turėti įtakos plokštės reakcijai į apkrovą.

Dviejų plokščių, kurių bendras storis yra panašus, konstrukcinės charakteristikos gali skirtis, jei skiriasi jų atraminės{0}}stypų konfigūracijos ir armatūros konstrukcijos.

3. Lieta vs. Pultruded konstrukcija

Formuotos ir pultruduotos FRP grotelės gaminamos naudojant skirtingus procesus ir armavimo būdus. Pultruduotose grotelėse paprastai naudojama ištisinė stiklo pluošto armatūra, pirmiausia orientuota išilgai atraminių strypų, todėl tinka naudoti ten, kur reikia ilgesnių tarpatramių ir didesnio kryptinio konstrukcinio veikimo.

Galite palyginti dvi konstrukcijasPultruduotos ir suformuotos FRP grotelės: kuri tinka jūsų projektui?.

4. Krovinio tipas

Deformacija priklauso ne tik nuo apkrovos dydžio, bet ir nuo apkrovos poveikio. Tolygiai paskirstyta apkrova pasklinda per grotelių paviršių, o koncentruota apkrova veikia mažesnį plotą.

Koncentruotų apkrovų pavyzdžiai gali būti:

• Darbuotojas, stovintis vietovėje
• Įrangos kojos
• Priežiūros įrankiai arba laikinos medžiagos
• Maži vežimėliai arba mobili įranga
• Lokalios apkrovos aplink proceso įrangą

5. Apkrovos-guolio kryptis

FRP grotelės yra kryptingos savo struktūrinėje elgsenoje. Pirminiai guolių strypai turi būti tarp atraminių elementų. Jei skydas sumontuotas neteisingai nukreipus atraminius strypus, laukiamas konstrukcijos našumas gali nepasiekti.

Todėl prieš pjaunant, išdėstant ir tvirtinant plokštes reikia peržiūrėti montavimo brėžinius ir gamintojo techninius duomenis.

Kokios deformacijos ribos naudojamos FRP grotelėms?

Įlinkio kriterijai paprastai išreiškiami tarpatramio ilgio santykiu, pvzL/200, L/250 arba L/300, priklausomai nuo projekto specifikacijos ir paraiškos.

ČiaLreiškia atitinkamą atramos intervalą. Pasirinkta riba turėtų būti nustatyta pagal taikomus projekto projektavimo kriterijus, konstrukcinį standartą arba inžinerinę specifikaciją, o ne manyti, kad ji yra universali kiekvienai FRP grotelių programai.

Pastaba: tinkama leistina įlinkio riba priklauso nuo projekto specifikacijos, taikomų projektavimo reikalavimų, apkrovos būklės ir numatomo naudojimo. Pirmiau pateikti pavyzdžiai neturėtų būti traktuojami kaip universalus dizaino reikalavimas.

Kaip inžinieriai gali sumažinti FRP grotelių deformaciją?

1 parinktis: sumažinkite palaikymo trukmę

Pridėjus tarpinę atramą, galima sumažinti efektyvų grotelių tarpą. Tai dažnai yra vienas iš tiesiausių būdų pagerinti standumą, nekeičiant pačios grotelių plokštės.

2 parinktis: pasirinkite kitą grotelių specifikaciją

Jei papildomos konstrukcinės atramos yra nepraktiškos, projekto komanda gali įvertinti skirtingą grotelių gylį, guolių-stypų konfigūraciją arba pultruduotų FRP grotelių specifikaciją.

Produkto pasirinkimas turėtų būti pagrįstas gamintojo apkrovos{0}}duomenimis, o ne prielaida, kad tiesiog padidinus storį visada bus pasiektas reikiamas rezultatas.

3 parinktis: peržiūrėkite apkrovos paskirstymą

Kai tikimasi koncentruotų apkrovų, gali tekti peržiūrėti atramos išdėstymą po apkrova. Priklausomai nuo projekto konfigūracijos, gali tikti vietinis sutvirtinimas arba papildomi atraminiai elementai.

Pramoninių takų FRP grotelių deformacijos svarstymai

Pramoniniai takai yra ypač jautrūs pernelyg dideliam deformavimui, nes žmonės tiesiogiai jaučia judėjimą grindyse. Net jei plokštės tvirtumas yra pakankamas, dėl per didelio lankstumo takas gali atrodyti nestabilus.

Naudodami pėsčiuosius, inžinieriai turėtų atsižvelgti į:

• Numatomas personalo pakrovimas
• Faktinis atramos intervalas
• Grotelių tipas ir{0}}guolio strypo konfigūracija
• Leidžiamas tinkamumo naudoti judėjimas
• Koncentruotos priežiūros apkrovos
• Paviršiaus atsparumas slydimui
• Aplinkos poveikis

Preet Grating reikmenysFRP tako grotelėspramoninės prieigos ir priežiūros reikmėms.

FRP grotelių deformacijos kontrolinis sąrašas inžinieriams

Dažnos klaidos vertinant FRP grotelių įlinkį

1 klaida: žiūrima tik į maksimalią apkrovą

Didžiausias apkrovos skaičius be susijusio tarpatramio, apkrovos sąlygos ir deformacijos kriterijaus nesuteikia pakankamai informacijos patikimam inžineriniam palyginimui.

2 klaida: Darant prielaidą, kad vien storis lemia standumą

Grotelių gylis yra svarbus, tačiau konstrukcijos geometrija, armatūra, gamybos metodas ir guolių{0}}sijos konfigūracija taip pat turi įtakos našumui.

3 klaida: koncentruotų apkrovų nepaisymas

Skydas, sukurtas tik aplink tolygiai paskirstytą apkrovą, gali neveikti taip, kaip tikimasi, kai įvedamos didelės vietinės apkrovos. Koncentruota apkrova turėtų būti įvertinta, kai ji yra įprastos arba numatomos eksploatacijos dalis.

4 klaida: bendrųjų įlinkio verčių naudojimas nepatikrinus projekto specifikacijos

Nukrypimo kriterijai gali skirtis priklausomai nuo taikymo ir inžinerinių reikalavimų. Konkretūs projekto reikalavimai{1} turėtų būti svarbesni už bendrąsias prielaidas.

Kaip Preet grotelės gali padėti renkantis FRP groteles

Pasirinkus FRP groteles pramoniniam projektui, reikia daugiau nei pasirinkti plokštę pagal storį ar reklamuojamą apkrovą. Grotelių tipas, atramos tarpatramis, apkrovos būklė, guolio -stūmos kryptis ir leistina deformacija turėtų būti vertinami kartu.

„Preet Grating“ suteikiasuformuotos FRP grotelės, pultruduotos FRP grotelėsir FRP konstrukciniai sprendimai pramoninėms platformoms, takams, priežiūros zonoms ir korozinėms aplinkoms.

Projektų, kuriems taikomi specifiniai tarpatramio ir apkrovos reikalavimai, techninė informacija turėtų būti peržiūrėta prieš pasirenkant galutinį produktą. Tai leidžia įvertinti grotelių specifikaciją ir laikančiąją konstrukciją kaip vieną išbaigtą sistemą.

Išvada:Renkantis FRP groteles reikia atsižvelgti ir į apkrovą, ir į deformaciją. Atramos tarpatramis, grotelių konstrukcija, guolių-strypo geometrija, apkrovos sąlygos ir konkretūs projekto -eksploatavimo reikalavimai įtakoja plokštės veikimą realiose pramonės srityse. Kartu įvertinę šiuos veiksnius, inžinieriai gali pasirinkti FRP grotelių sistemą, kuri užtikrina reikiamą stiprumą, standumą ir ilgalaikį naudojimą.
